Komponen PC dan instalsi PC

PENGANTAR TEKNOLOGI INFORMASI
Pengenalan Komponen PC dan instalasi PC
MODUL 1







Egi purnama alam

Kelas : TI D 2016

Nim : 20160810025

FAKULTAS ILMU KOMPUTER

UNIVERSITAS KUNINGAN

Jalan Cut NyakDien No 36 A, Kel.Cijoho, Kuningan, Jawa Barat, Indonesia

ð  Tujuan

1.      Mahasiswa dapat mengenal komponen system computer

2.      Mahasiswa dapat mengenal hardware

3.      Mahasiswa dapat menginstalasi hardware

ð  Dasar Teori

1.      Komponen Sistem Komputer

2.      Pengenalan Hardware

3.      Instalasi Hardware

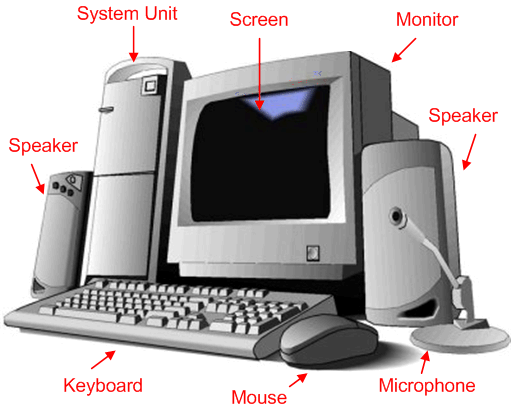

A.     KOMPONEN SISTEM KOMPUTER

Sistem komputer merupakan hal mutlak yang harus ada dalam sebuah perangkat komputer. Dalam sistem tersebut dikendalikan oleh beberapa perangkat yang sudah dirancang sedemikian rupa untuk bekerja secara sinergis antara satu perangkat dengan perangkat yang lain sehingga menciptakan sebuah kinerja komputer yang baik dan optimal. Beberapa hal terkait pengertian sistem komputer sekaligus rincian komponen-komponen yang ada dalam sistem tersebut dapat Anda simak di ulasan berikut ini.

Sistem komputer adalah sistem yang bekerja secara fungsional dalam sebuah kinerja komputer. Beberapa perangkat terdapat dalam sebuah sistem komputer yang dibutuhkan untuk mendukung satu sama lain. Perangkat-perangkat dalam sistem komputer tersebut antara lain: set instruksi (instruction set), perangkat lunak (software), perangkat keras (hardware) dan pengguna (brainware) komputer. Masing-masing perangkat memiliki fungsi yang berbeda-beda. Namun, dalam pengoperasianya perangkat-perangkat tadi bekerja secara bersamaan dengan saling mendukung. Oleh sebab itu, komputer diartikan bukan saja sebuah alat, melainkan sebuah sistem yang terdiri atas beberapa perangkat pendukung

Komponen sistem komputer pada umumnya terbagi menjadi empat, yaitu hardware / perangkat keras, software / perangkat lunak, komponen komunikasi dan komponen data.

1. Komponen sistem komputer yang pertama adalah hardware atau komponen perangkat keras. Komponen ini adalah semua peralatan sistem komputer yang dapat disentuh secara fisik. Perangkat keras ini sendiri juga terdiri dari tiga komponen, yaitu CPU; Peralatan Input Output, dan Memory. Bila lebih diperinci lagi, CPU juga terdiri beberapa komponen utama yaitu ALU atau Arithmatic Logic Unit yang gunanya untuk melakukan fungsi perhitungan; CU atau Control Unit yang mengatur proses perintah serta per-pindahan data dari bagian CPU yang satu kebagian CPU yang lainnya; dan BUS atau Interface Unit adalah komponen untuk mengantar perintah serta data diantara CPU dengan hardware lainnya.
2. Software component atau komponen perangkat lunak merupakan bagian komponen sistem komputer yang berupa program yang akan menentukan mengenai hal yang harus dilakukan. Untuk mendapat hasil yang bermanfaat, maka komputer hasur melakukan perintah yang ada didalam program tersebut. Terdapat dua jenis perangkat lunak dalam sistem komputer, yaitu software aplikasi dan software system. Sofware system bermanfaat untuk mengatur penyimpanan file, melakukan load, serta menjalankan program dan menerima instruksi yang diberikan melalui keyboard maupun mouse. Software system ini sering disebut dengan sistem operasi atau operation system, yang contohnya adalah Windows; Linux, Mac, dll. Sedangkan software aplikasi merupakan perangkat lunak yang merupakan tambahan sistem pada sistem operasi, seperti Open Office, aplikasi game, aplikasi multimedia, dll.
3. Komponen Data atau disebut data component merupakan fakta dasar yang menjadi wakil atas suatu kejadian. Data ini merupakan hasil dari proses system komputer yang berupa informasi. Bila kita melihat kilas balik sejarah komputer, data merupakan alasan utama hingga terciptanya komputer. Bentuk data pun berbagai jenis yang umumnya berupa angka.
4. Communication component atau komponen komunikasi terdiri atas software dan hardware pula.  Untuk jenis perangkat keras dari komponen komunikas ini adalah Comunication Channel dan Networdk Interface Card / NIC atau yang umumnya disebut modem. Fungsi utama komponen komunikasi adalah untun menyediakan saluran antara computer. Hubungan tersebut dapat berupa radio, fiber optic, wirreless technology / saluran telepon, wire cable, infra merah, bluetooth. Berbeda dengan modem, maka komponen ini mengubungkan komputer dengan saluran komunikasi sebagai interface. Kemudian adanya software berfungsi untuk membuat tiap-tiap komputer mengerti atas data yang terkirim dianatar kompuer yang saling terhubung. Dengan demikian software ini dapat membangun saluran serta mengongtro setiap aliran data yang ada.

B.     PENGENALAN HARDWARE

Ø  Peralatan Input Langsung

a.       Keyboard

        Keyboard merupakan sebuah papan yang terdiri dari tombol-tombol untuk mengetikan kalimat dan symbol-simbol khusus lainnya pada computer.Jumlah seluruh tombol pada keyboard ada 104 tombol.Keyboard mempunyai kesamaan bentuk dan fungsi dengan mesin ketik.

b.      Mouse

Mouse adalah pointing device yang digunakan untuk mengatur posisi cursor dilayar. Dengan menggeser mouse di bidang yang datar, misalnya meja, cursor di layar akan bergeser sesuai dengan arah dari pergeseran mouse.

Ø  Peralatan Input Tak Langsung

Memasukan input secara tidak langsung berarti data yang dimasukan tidak langsung diproses oleh CPU, tetapi disimpan terlebih dahulu kesuatu media machine readable form (bentuk yang hanya bisa dibaca oleh computer) yang berbentuk simpanan luar (external memory) misalnya pita magnetic (magnetic tape) atau disk magnetic (magnetic/floppy disk). Hal ini akan dibahas pada bagian memori.

Ø  Peralatan Pemroses/CPU

CPU terdiri dari dua bagian utama,yaitu control unit (unit kendali) dan arithmetic and logic unit (unit aritmatika dan logika). Disamping dua bagian utama tersebut, CPU mempunyai beberapa simpanan yang berukuran kecil yang disebut register.

·        Control Unit

      Control Unit yang mampu mengatur jalannya program. Komponen ini sudah pasti terdapat dalam semua CPU.CPU bertugas mengontrol komputer sehingga terjadi sinkronisasi kerja antar komponen dalam menjalankan fungsi-fungsi operasinya. termasuk dalam tanggung jawab unit kontrol adalah mengambil intruksi-intruksi dari memori utama dan menentukan jenis instruksi tersebut. Bila ada instruksi untuk perhitungan aritmatika atau perbandingan logika, maka unit kendali akan mengirim instruksi tersebut ke ALU. Hasil dari pengolahan data dibawa oleh unit kendali ke memori utama lagi untuk disimpan, dan pada saatnya akan disajikan ke alat output. Dengan demikian tugas dari unit kendali ini adalah:

o   Mengatur dan mengendalikan alat-alat input dan output.

o   Mengambil instruksi-instruksi dari memori utama.

o   Mengambil data dari memori utama (jika diperlukan) untuk diproses.

o   Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika serta mengawasi kerja dari ALU.

o   Menyimpan hasil proses ke memori utama.

·        Register

       Register merupakan alat penyimpanan kecil yang mempunyai kecepatan akses cukup tinggi, yang digunakan untuk menyimpan data dan/atau instruksi yang sedang diproses. Memori ini bersifat sementara, biasanya di gunakan untuk menyimpan data saat di olah ataupun data untuk pengolahan selanjutnya. Secara analogi, register ini dapat diibaratkan sebagai ingatan di otak bila kita melakukan pengolahan data secara manual, sehingga otak dapat diibaratkan sebagai CPU, yang berisi ingatan-ingatan, satuan kendali yang mengatur seluruh kegiatan tubuh dan mempunyai tempat untuk melakukan perhitungan dan perbandingan logika.

CPU disusun oleh beberapa komponen seperti : processor, motherboard, interface, card dan lain-lain.

·        Arithmetic And Logic Unit

Arithmetic And Logic Unit adalah melakukan semua perhitungan aritmatika atau matematika yang terjadi sesuai dengan instruksi program. Tugas lain dari ALU adalah melakukan keputusan dari operasi logika sesuai dengan instruksi program. Operasi logika (Logical Operation) meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika, yaitu : sama dengan (=), tidak sama dengan (<>), kurang dari (<), kurang atau sama dengan dari (<=), lebih besar dari (>), lebih besar atau sama dengan dari (>=).

a.      Motherboard

Motherboard atau mainboard adalah komponen dasar PC yang sangat penting, Merupakan papan utama dimana banyak Komponen PC yang lain ditempatkan disitu.

·        Komponen di dalam mainboard :
         Slot PCI (Peripheral Component Interconnect)
         AGP (Accelerated Graphics Port )
         PCIex
         Slot memori
         IDE (Integrated development environment) / Parallel ATA or PATA
         SATA (Serial  Advanced Technology Attachment)
         BIOS
Perlengkapan standar mainboard : LAN Card, Sound Card, USB (Universal Serial Bus)

b.      Processor

       Processor sering disebut sebagai otak dan pusat pengendali computer yang didukung oleh kompunen lainnya. Processor adalah sebuah IC yang mengontrol keseluruhan jalannya sebuah sistem komputer dan digunakan sebagai pusat atau otak dari komputer yang berfungsi untuk melakukan perhitungan dan menjalankan tugas. Processor terletak pada socket yang telah disediakan oleh motherboard, dan dapat diganti dengan processor yang lain asalkan sesuai dengan socket yang ada pada motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas processor.

     Processor adalah chip yang sering disebut “Microprosessor” yang sekarang ukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian terpenting dari prosesor terbagi 3 yaitu :

1.      Aritcmatics Logical Unit (ALU)

2.      Control Unit (CU)

3.      Memory Unit (MU)

Fan Processor adalah alat yang dipakai untuk menjaga agar processor tidak terlalu panas suhunya.

c.       Video Card

Video Card adalah piranti yang berfungsi menghasilkan sinyal yang mengoperasikan monitor. Tanpa Video Card, Monitor tidak bisa berfungsi, Karena penghasil sinyal yang mengoperasikan monitornya tidak tersedia.

Jenis-Jenis video card yang beredar hingga saat ini adalah :

§  MDA (Monochrome Display Adapter)

§  CGA (Color Graphics Adapter)

§  EGA (Enhanced Graphics Adapter)

§  XGA (eXtended Graphics Array)

§  VGA (Video Graphics Array)

§  SVGA (Super VGA)

d.      Sound Card

Sound card adalah perangkat keras komputer yang berfungsi untuk mengolah data berupa audio atau suara. Soundcard atau yang lebih kita kenal dengan kartu suara adalah suatu komponen yang terdapat dalam PC yang bertugas untuk menunjang fungsi suara dalam PC multimedia. Sound card merupakan periferal yang terhubung ke slot ISA atau PCI pada motherboard, yang memungkinkan komputer untuk memasukkan input, memproses dan menghantarkan data berupa suara. Seperti halnya VGA card, sound card pun memiliki beragam bentuk, macam dan jenis. Sound card memiliki format tata suara yang mendukung system keluaran suara, misalnya sound card yang memiliki 4 chanel harus menggunakan speaker aktif dengan 4 speaker dan 1 subwover untuk mendapatkan hasil yang optimal. Contoh merk sound card yaitu Creative dan Rocketfish. Dilihat dari cara pemasangannya, sound card dibagi menjadi 3 bagian :

o   Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer.

o   Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI.

o   Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire.

Ø  Unit Penyimpan (Memory)

Secara Umum sebuah system computer dilengkapi dengan unit penyimpanan atau sering disebut dengan memory. Memory yang terdapat dalam sebuah computer dapat dibagi menjadi dua kategori, yaitu memory yang bersifat internal terdapat system yang dapat diakses secara langsung oleh processor dan memory yang bersifat eksternal yang dapat di akses oleh processor melalui modul I/O .

Memori Internal

          Memori internal terdiri dari beberapa jenis memori yang memiliki spesifikasi dan fungsi yang berbeda-beda. Memori-memori yang tergolong dalam memori internal adalah ROM, Chace Memory, dan RAM.

a.       Read Only Memory (ROM)

Memori ini hanya dapat dibaca saja, programmer tidak bisa mengisi sesuatu kedalam ROM. Isi ROM sudah diisi oleh pabrik pembuatnya, berupa system operasi (operating system) yang terdiri dari program-program pokok yang diperlukan oleh system computer, seperti misalnya program untuk mengatur penampilan karakter dilayar, pengisian tombol kunci di keyboard untuk keperluan control tertentu dan bootstrap program.

Bootstrap program diperlukan pada waktu pertama kali system computer diaktifkan, yang proses ini disebut dengan istilah booting.

b.      Chace Memory

Chace memory terletak diantara CPU dengan main memory.

Chace memory harus lebih cepat dari main memory dan mempunyai ukuran yang cukup besar, tetapi tidak sebesar main memori. Sebenarnya chace memory tidak diperlukan bilamana main memory dibuat secepat chace memory, tetapi cara demikian tidaklah ekonomis. Dengan chace memory, sejumlah blok informasi di main memory di pindahkan ke chace memory dan selanjutnya CPU akan berhubungan dengan chace memory.

c.       Random Access Memory (RAM)

Semua data dan program yang dimasukan lewat alat input akan disimpan terlebih dahulu di main memory, khususnya di RAM (Random Access Memory). RAM merupakan memory yang dapat di access yaitu dapat diisi dan diambil isinya oleh programmer.

Struktur dari RAM dibagi menjadi 4 bagian, yaitu :

§  Input Storage, digunakan untuk menampung input yang dimasukan lewat alat input.

§  Program storage, digunakan untuk menyimpan instruksi-instruksi program yang akan diproses.

§  Working storage, digunakan untuk menyimpan data yang akan diolah dan hasil dari pengolahan.

§  Output storage, digunakan untuk menampung hasil akhir dari pengolahan data yang akan ditampilkan ke output.

Beberapa hal yang berkaitan dengan memory adalah antara lain :

§  Extended Memory adalah semua memory diluar megabyte pertama, yang hanya dapat diakses selama processor dalam keadaan mode protekti (protection mode).

§  Expanded Memory adalah bagian memory yang berukuran 64K yang selalu siap untuk diisi oleh data. Setelah bagian ini terisi oleh data, board (papan) mengeluarkan bagian yang terisi data tersebut dan menggantinya dengan bagian 64K yang baru.

§  Single Inline Memory Modules (SIMM) Seperti Rangkaian kecil board (papan) dengan chip yang tersolder didalamnya. Jumlah chip yang berbeda dapat dipasang di SIMM, dan beberapa chip juga dapat dipasang pada dua sisi SIM. SIMM memiliki kolom alat hubungan pada satu tepi papan. SIMM tertahan pada system oleh socket khusus dengan mekanisme positive latching yang mengunci SIMM pada tempatnya. Tipe SIMM ada dua : 30-pin dan 72-pin.

§  EDO (Extented Data Out) RAM adalah tipe memory yang digunakan pada system pentium. RAM ini berjenis SIMM dengan 72-pin dan DIMM 168-pin dengan chip yang diproduksi khusus yang membolehkan pengaksesan berturut-turut pada waktu yang bersamaan. EDO RAM mempunyai arsitektur dual-pipeline (dua saluran) yang membolehkan RAM ini secara bersama-sama membaca data baru pada saat data lama sedang dibaca juga. EDO RAM ideal untuk system dengan kecepatan bus sampai 66MHz. Salah satu variasi dari EDO adalah Burst Extented-Data-Out Dynamic Random Acces Memory (BEDO RAM). BEDO RAM adalah Memory EDO untuk transfer data yang cepat. Chip 440FX Natoma dan 440LX buatan intel mendukung memory BEDO, yang hanya digunakan pada Pentium pro dan Pentium II.

§  SDRAM sama dengan EDO RAM dalam hal struktur dual-pipeline. Chipset 430TX dan 430VX Triton II buatan intel sangat mendukung SDRAM. Daya kerja dari SDRAM sama dengan EDO RAM, dengan pengecualian bahwa SDRAM mendukung kecepatan bus sampai 100MHz.

Ø  Memori Eksternal

Jenis Memori Eksternal

1.      Zip Drives

Di lingkungan PC terdapat peranti yang sifatnya seperti disket dalam arti dapat dibawa-bawa, tetapi memiliki kapasitas yang lebih tinggi. Iomega Corporation memproduksi peranti yang disebut Zip Drives. Peranti ini dihubungkan ke komputer melalui port printer, USB, maupun SCSI. Media penyimpanannya diberi nama Zip Disk. Media ini memiliki kapasitas 250 megabyte untuk dihubungkan ke port paralel atau SCSI dan 750 megabyte untuk hubungan USB. Ukurannya sedikit lebih besar dibandingkan dengan disket dan dengan ketebalan dua kali.

2.      Hard Disk Drives

Hard Disk adalah sebuah komponen perangkat keras yang menyimpan data sekunder dan berisi piringan magnetis. Harddisk diciptakan pertama kali oleh insinyur IBM, Reynold Johnson pada tahun 1956. Harddisk pertama tersebut terdiri dari 50 piringan berukuran 2 kaki (0,6 meter) dengan kecepatan rotasinya mencapai 1.200 rpm (rotation per minute) dengan kapasitas penyimpanan 4,4 MB. Diska keras zaman sekarang sudah ada yang hanya selebar 0,6 cm dengan kapasitas 750 GB. Kapasitas terbesar harddisk saat ini mencapai 3 TB dengan ukuran standar 3,5 inci.

Data yang disimpan dalam Hard disk tidak akan hilang ketika tidak diberi tegangan listrik (yakni: “tak gabar”, “mantap” atau non-volatile). Dalam sebuah Harddisk, biasanya terdapat lebih dari satu piringan untuk memperbesar kapasitas data yang dapat ditampung.

Dalam perkembangannya kini Harddisk secara fisik menjadi semakin tipis dan kecil namun memiliki daya tampung data yang sangat besar. Harddisk kini juga tidak hanya dapat terpasang di dalam perangkat (internal) tetapi juga dapat dipasang di luar perangkat (eksternal) dengan menggunakan kabel USB ataupun FireWire.

Harddisk dapat dibedakan menjadi dua golongan, yaitu :

a.       Nonremovable harddisk biasa disebut fixed disk karena memang diletakan didalam unit system dan tidak dimaksudkan untuk dibawa bepergian. Dalam prakteknya, pada saat ini umum dijumpai peranti yang memungkinkan harddisk diletakan diluar unit system. Contoh Gambarnya :

b.      Removable harddisk adalah jenis harddisk yang hanya mengandung satu piringan atau dua piringan yang dilengkapi dengan head baca-tulis. Peranti seperti ini kadangkala disebut harddisk cartridge. Contoh Gambarnya:

3.      CD/DVD-ROM Drive

CD ROM DRIVE adalah sebuah perangkat keras di dalam komputer yang berfungsi untuk memutar dan membaca piringan CD. CD ROM singkatan dari COMPACT DISK READ ONLY MEMORY. Nah, kata READ ONLY MEMORY ini berarti bahwa alat ini hanya bisa digunakan untuk membaca saja, dan tidak bisa menulis. Jika Anda ingin memutar CD dirumah Anda, maka alat ini bisa digunakan.

4.      Flash Disk

Flash disk atau biasa disebut dengan USB Drive merupakan perangkat penyimpanan data atau device storage pada komputer. Pada Flash disk terdapat controller dan memori penyimpan data yang bersifat non–volatile yang berarti bahwa data yang sudah disimpan pada perangkat tersebut tidak akan hilang meskipun tidak ada daya listrik yang mengalirinya. Komponen flashdisk lebih sederhana dibandingkan media penyimpanan lainnya seperti harddisk dan ukurannya juga relatif lebih kecil.

Flashdisk sendiri awalnya hanya mempunyai ukuran kapasitas yang sangat kecil, hanya berkisar kurang dari 512 MB, akan tetapi seiring dengan teknologi yang semakin maju dan perkembangan komputer juga sangat pesat, kini flashdsik mempunyai ukuran hampir sama dengan harddisk dan dengan harga yang lebih terjangkau.

Ø  Peralatan Output

a.       Monitor

Dalam monitor dikenal istilah resolusi monitor. Resolusi (resolution) adalah jumlah elemen gambar baik horizontal maupun vertical (Pixel) yang tampil dilayar. Semakin banyak jumlah pixel semakin bagus gambarnya.

Ada beberapa resolusi standart yang terdapat dalam PC, antara lain :

§  VGA (Video Graphics Array) Beresolusi 640x480

§  SVGA (Super VGA) beresolusi 800x600

§  XGA (eXtented Graphics Array) beresolusi 1,024x768

§  UVGA (Ultra VGA) beresolusi 1,280x1,024

b.      Printer

Printer adalah peralatan Output yang berfungsi untuk mencetak. Teknologi yang dipakai pada printer adalah dot. Gambar yang tercetak pada kertas terbentuk dari banyak dot. Sehingga resolusi pada printer sering dikenal dengan dots per inch (dpi).

Beberapa tipe printer yang berdasarkan teknologi dot adalah :

§  Printer dot-Matrix

§  Printer Ink-jet dan Bubble-jet

§  Printer Thermal

§  Printer Lase

c.       Audio (Speaker)

Peralatan ini dijumpai apabila seseorang menghendaki output dalam bentuk suara.

d.      LCD Projector

LCD Projektor adalah sebuah peralatan Output yang menampilkan hasilnya kelayar. Peralatan ini sering digunakan untuk presentasi atau sebagai pengganti OHP.
